침하된 구조물 복원 공법
통진엔지니어링(주)는 기초가 튼튼합니다.
■ 파워필 물질은복원 할 부위까지 천공 후 케이싱을 설치하고 특수주입건을 이용하여 시공위치 까지 투입하여 직접물질을 분사함으로써 흙입자의 공극을 채움과 동시에 순간 팽창하여 작용과 반작용의 원리를 이용한다. (파스칼의 원리)
이때 흙속의 물이나 공기를 밀어내고 공극을 채워 흙이 압밀해지면서 전단응력과 지내력을 동시에 증가시키면서 지반이복원된다.
●지반복원 공법
■ 파워필 공법의 물질은 여러형태 연략지반의 지내력 증강을 자유롭게 조절할 수 있으며 공사과정에서 시공장비는 무소음, 무진동으로 민원을 발생하지 않으며, mm 단위까지 정밀시공이 가능하다.
■ 콘크리트 구조물의 침하부위에 대한 지반보강 및 복원이 가능하다.
■ 물질 주입 후 반응시간은 현장 여건에 따라 경화시간 조절이 가능하며 순간 복원일 경우는 1~3초 이내로 작업이 신속하게 완료된다.
■ 파워필 공법의 물질은 순간 팽창압에 의해 복원 작업시간이 짧고 신속하여 열악한 환경에서도 타공법보다 유리하다.
●지반복원 공법 특징
●적용 범위
-도로, 활주로, 고속도로, 교량, 항만 등
-주택, 구조물, 플랜트, 탱크, 공장등
●주택 시공사례
●이미지 자료
1. 침하부위 확인
●고속도로 시공사례

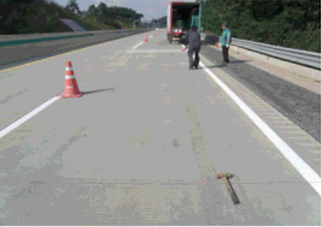

복원현장 수평조사

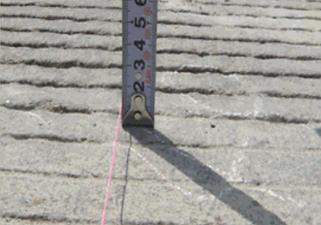

도로처짐(30mm)

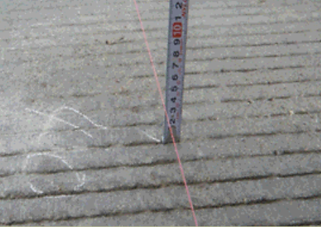

도로처짐(40mm)
도로처짐(30mm)
도로처짐(40mm)

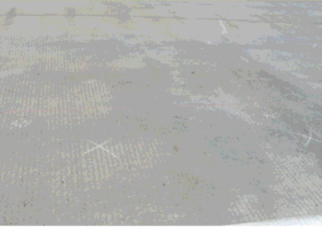

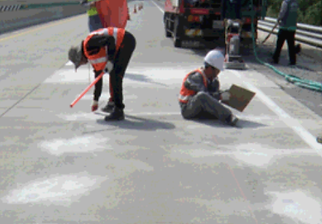

그라우팅 주입구 위치표시
주입구 천공작업
주입관 설치

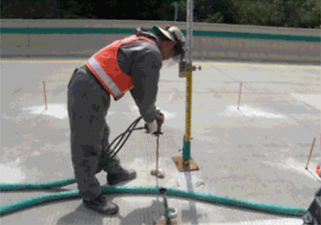

주입(게이지 설치)
주입

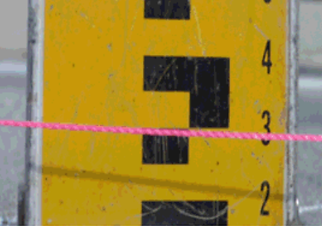

40mm처짐 구간1차 주입후 30mm(10mm복원)
40mm처짐 구간2차 주입후 20mm(20mm복원)
40mm처짐 복원완료
주입구 제거후 마감 작업
복원완료
침하된 주택 복원중
시공전
복원완료
침하된 주택 복원중
시공전
통진 엔지니어링(주)
깊은 기초의 불안정토사, 사석층, 지반차수 및 지반보강 장치와 이를 이용한 차수 및 지반보강 공법특허 ( 제 10-0966382호 )
2. 파워필 물질 주입
3. 복원 완료
